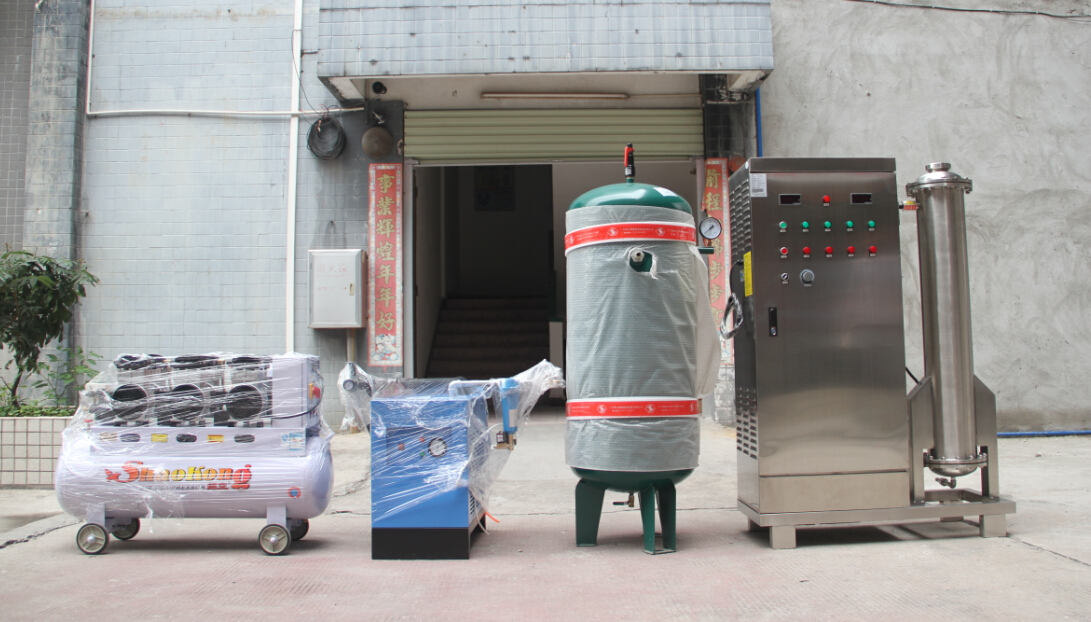

 廣州佳環電器科技有限公司 一：臭氧發生器的組成 1：產品組成：臭氧發生器單元、220V/50HZ（可根椐當?shù)匾笾谱鳎┏粞蹼娫?、不銹鋼外殼、無油空壓機、冷凝系統、干燥裝置、電流表、電壓表、臭氧指示燈、電源指示燈、風扇、臭氧濃度調節旋鈕。 2：產品特點：搪瓷管結構臭氧發生器，超長壽命設計、臭氧濃度高，其功率、體積比同類產品都小。 3：冷卻方式：風冷+水冷。 4：氣源：空氣源。 二：臭氧發生器產臭氧基本流程： 無油空壓機（壓縮空氣） ↓ 冷凝系統（冷卻無油空壓機提供的空氣溫度） ↓ 精密過濾器、全自動電磁閥（過濾冷凝系統冷卻后的空氣中所產生的水珠，然后經過電磁閥排出） ↓ 儲氣罐（儲存干燥過濾后的氣體） ↓ 臭氧發生器單元（經過高壓放電分解氧氣形成臭氧） 空氣源臭氧發生器300克（分體式） 設備組成：無油空壓機+冷干機++精密過濾器+儲氣罐+臭氧發生器  型號： HY-019-300g (空氣源) 臭氧發生器系統各個配件參數： 臭氧機： 尺寸：750*500*1430mm 功率：3Kw 材質：202不銹鋼 電源：220V/50HZ 臭氧產量： ≥250 g/h 臭氧出氣濃度：15-25 mg/L 工作壓力：0.06- 0.09 MPa 冷卻水流量：0.5-1.5 T/h 發生器產量調節范圍：10—100% 無油空壓機： 重量：160KG 無油空壓機尺寸：1250*500*900mm 功率：5.5Kw 電源：380V/50HZ 最大壓力：0.7Mpa 排氣量：0.64M3/min 冷干機7.5P： 功率：500W 冷干機尺寸：70*40*68cm 冷干機重量：37KG 最大壓力：1.0Mpa 排氣量：1M3/min 儲氣罐： 尺寸：內徑￠直徑650*壁厚3.75mm*高2075mm 重量：133KG 儲氣量：0.6立方 最大壓力：0.8Mpa 精密過濾器：（P,S級） 尺寸：￠89*267.5mm（長） 最大壓力：1.6Mpa 排氣量：1.5M3/min 以上資料，僅供參考，實際生產設備中，可能會有稍微更改。
供貨周期：兩個星期以內出貨。 使用注意事項： 1、環境條件及設計條件 1.1環境條件 1.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。 1.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。 1.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。 1.1.4 冷卻水: 一般工業自來水。 1.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。 1.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。 1.2.2濕度: 臭氧發生器設計相對濕度≦75%。 1.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。 1.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。 1.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。 1.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。 2、臭氧發生器設計、制造和檢驗標準 2.1 臭氧發生器設計、制造標準 2.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》； 2.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。 2.2 臭氧發生器檢驗標準 2.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。
|
