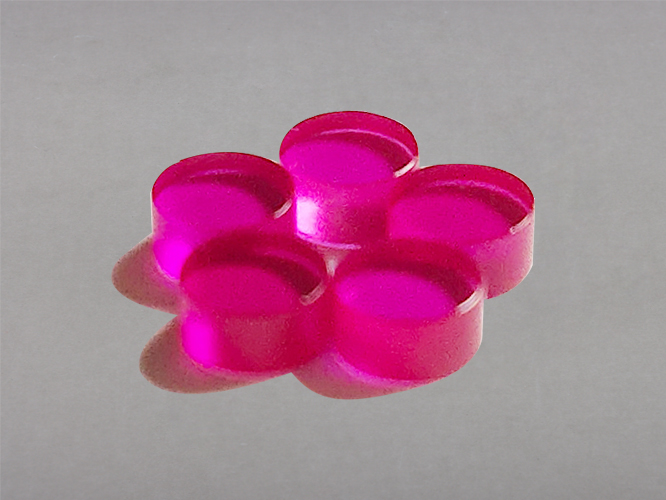

紅寶石噴嘴片
- 所屬類別： 清洗噴嘴
- 材質： 紅寶石
- 工作壓力： 根據使用環境選擇
- 工作溫度： 不同材質對應溫度不同
- 角度： 參考性能參數表
- 咨詢：138-2575-8319
產品詳情
概述
由于優質人造藍/紅寶石晶體材料在0.20~5.50μm波段內具有較好的透光性，紅外線透過率幾乎不隨溫度變化，因此以優質人造藍寶石為材料制成的光學元件、透紅外線光學窗片，在軍用夜視透紅外裝備、低溫實驗室觀察口、航海航天航空用高精密儀器儀表等方面得到充分應用。
產品規格
1、外圓直徑D：? 0.60~ ? 20.00mm，外圓公差最小可達0.005mm；
2、厚度H：0.20~8.00mm，厚度公差最小達0.01mm，兩端面平行度誤差不大于0.02mm,表面粗糙度達Rz0.1（鏡面），兩端面相對于內孔軸線的垂直度誤差不大于1°；
3、內孔直徑d：? 0.13~ ? 3.00mm，孔徑公差最小可以控制在0.004mm，內孔的圓度公差和圓柱度公差不大于軸承內孔孔徑公差；
4、油槽：深度h=1/3H，公差最小可以控制在0.04mm，曲率半徑SR最小可以控制在0.30，表面粗糙度達Rz0.2。
